Габариты (Г х Ш х В) 755 х 500 х 1180
Мощность блока ТЭНов, кВт 3-6
Отапливаемая площадь, м2 100-180
Объем водяного контура, л 89,7
КПД, % 80
Диаметр дымохода, мм 150
Напряжение питания ТЭНов, кВт 220
Масса котла, кг Брутто — 253
Выход дымохода Сзади
Расположение патрубков подачи / обратки Универсальное
Высота оси фланца подачи, мм 1135
Номинальная t воды на входе в котел, °С 60
Рекомендуемая высота дымохода, м. 5
Система «Длительное горение» Есть
Варочная плита Нет
Вид топлива Только уголь
Высота оси фланца обратки, мм 106
Гарантийный срок, мес 12
Греющие поверхности котла, м2 2,5
Длина блока ТЭН не более, мм 350
Марка стали Ст.3 СП5
Мощность,кВт 20
Объем загрузочной камеры 79,2
Основное топливо Каменный уголь, бурый уголь, антрацит
Рабочее давление в котле, бар 2
Резьба под блок ТЭН, мм G 1 1/4″
Рекомендуемый размер фракции угля,мм 10-100
Тип системы отопления Закрытая
Толщина стали, мм 3
Максимальная t воды на выходе, °С 85

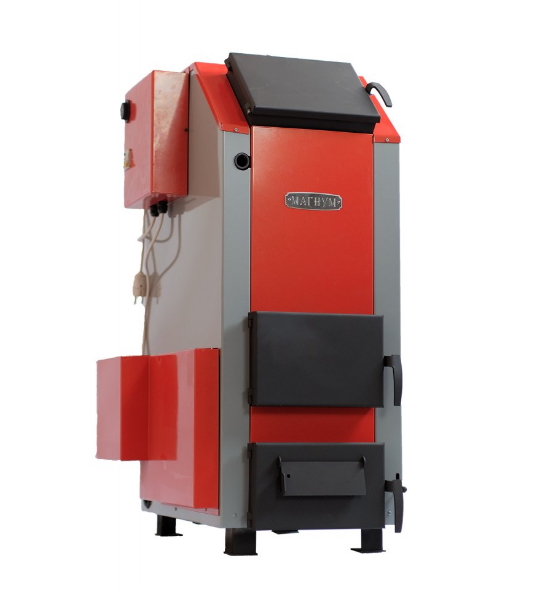

Котел длительного горения (КДГ) «Магнум» мощностью 20 кВт представляет собой средний по мощности котле в отопительной линейке «Магнум» от завода «НМК». Котел предназначен для отопления помещений площадью до 200 метров квадратных. Данная модель котла «Магнум 20» поставляется в комплекте с установленным на заводе «НМК» механизмом автоматической прочистки толкателей, что позволяет обеспечить правильное функционирование котла в системе отопления, а также облегчит установку и запуск котла. Принцип действия котла «Магнум» основан на передаче тепловой энергии, высвобождаемой при сжигании топлива теплоносителю — воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит через патрубок подачи в верхней части котла. Вода-обратка попадает в котел через патрубок обратки в нижней части боковой стенки.
Конструктивные особенности котла «Магнум» позволяют использовать его в качестве котла длительного горения, а благодаря особой конструкции, процесс удаления золы и отходов горения твердого топлива в котле можно осуществлять без остановки его деятельности, что обеспечивает бесперебойную работу котла в течение всего отопительного сезона. Механизмом автоматической прочистки колосников, установленный на котел, представляет собой устройство из нескольких элементов, которые позволяют очищать водонаполненные колосники в автоматическом режиме, что является несомненным преимуществом данной линейки котлов длительного горения. В конструкции котла «Магнум» 20 кВт предусмотрена установка блока ТЭН (может использоваться при горении топлива в котле или автономно), что позволяет поддерживать положительную температуру теплоносителя в межсезонье, обеспечивая комфортную температуру в помещении.
Регулятор тяги, также входящий в базовую комплектацию котла «Магнум», позволяет автоматическом режиме регулировать подачу первичного воздуха в камеру сгорания. Принцип работы терморегулятора заключается в считывании показания температуры воды в системе отопления и при необходимости регулировки подачи первичного воздуха для горения под водяные колосники котла и вторичного воздуха в зону теплообменников, открывая или закрывая заслонку. Терморегулятор соединен с заслонкой специальной цепочкой, присоединенной к рычагу заслонки дверцы зольника с таким расчетом, чтобы была возможность регулировки ее натяжения.
Конструкция модели котла «Магнум 20» спроектирована и адаптирована специальным образом под использование в качестве источника топлива УГЛЯ. Использовать другие источники топлива для эффективного получения тепла, такие как дрова, прессованные брикеты и т.п. завод «НМК» не рекомендует, так как при этих условиях котел не выходит на свои пиковые показатели.
ПРЕИМУЩЕСТВА:
✔ Доступная цена: РРЦ завода «НМК» значительно ниже рыночных аналогов;
✔ Удобство: в данном котле предусмотрен комфортный процесс удаления золы и отходов горения твердого топлива без остановки его деятельности;
✔ Инновационность: водонаполненный колосник, позволяющий увеличить скорость нагрева воды в системе и предотвращающий износ внутренних узлов котла. Существует возможность установки на котел автоматического механизма прочистки толкателей на модели с круглым дымоходом выпуска 2018 года. Это является ощутимым преимуществом и дает возможность эксплуатировать котел в автоматическом режиме;
✔ Экономичность: длительность бесперебойной работ при полной загрузке может составлять до 24 часов;
✔ Технологичность: в котле разработана уникальная система удаления крупной породы с использованием прочистных толкателей;
✔ Адаптивность: по собственному желанию данный котел можно оборудовать блоком ТЭНов с подключением пульта управления, что позволит поддерживать температуру в системе отопления в комфортном режиме в период межсезонья;
✔ Эстетичность: данный котел, хоть и является пионером в своей линейке, но его выраженное сходство с фирменными цветами завода «НМК» делает его полноправным преемником заложенных традиций;
✔ Эргономичность: конструктивные элементы расположены таким образом, чтобы сделать процесс топки котла максимально удобным;
✔ Информативность: температуру воды в котле показывает биметаллический термометр, встроенный в корпус;
